Système de réparation de la fixation d'un bouchon de GLP

Comme pratiquement tous les utilisateurs de GPL, soit en voiture pour utilisation du GPL en tant que carburant, ou soit en camping-car pour autres utilisations,
la partie de la fixation du bouchon sur la carroserie de mon véhicule a cassé au bout de quelques mois d'utilisation.

A savoir que lors du contrôle technique le bouchon doit être solidaire du véhicule.
Certains controleurs n'en tiennent pas compte mais cette condition est normalement obligatoire et cela m'a été confirmé par mon concessionaire.

J'ai donc étudié et réalisé un système le plus simple possible pour faire une réparation durable en utilisant la vis de fixation d'origine.
L'étude a été faite sous SolidWorks et l'impression 3D a tét réalisée sur mon imprimante 3D à l'aide du logiciel UtimakerCura.

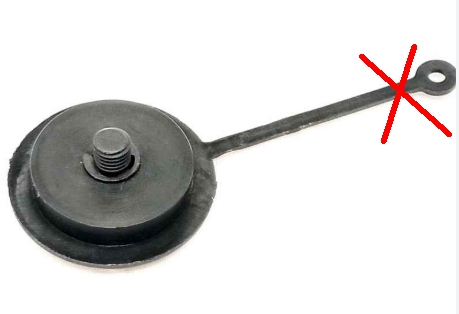

Le problème réccurent - Cassure de la partie proche de  la vis de fixation due à un mauvais choix de matériau pas assez flexible.

Etude et réalisation

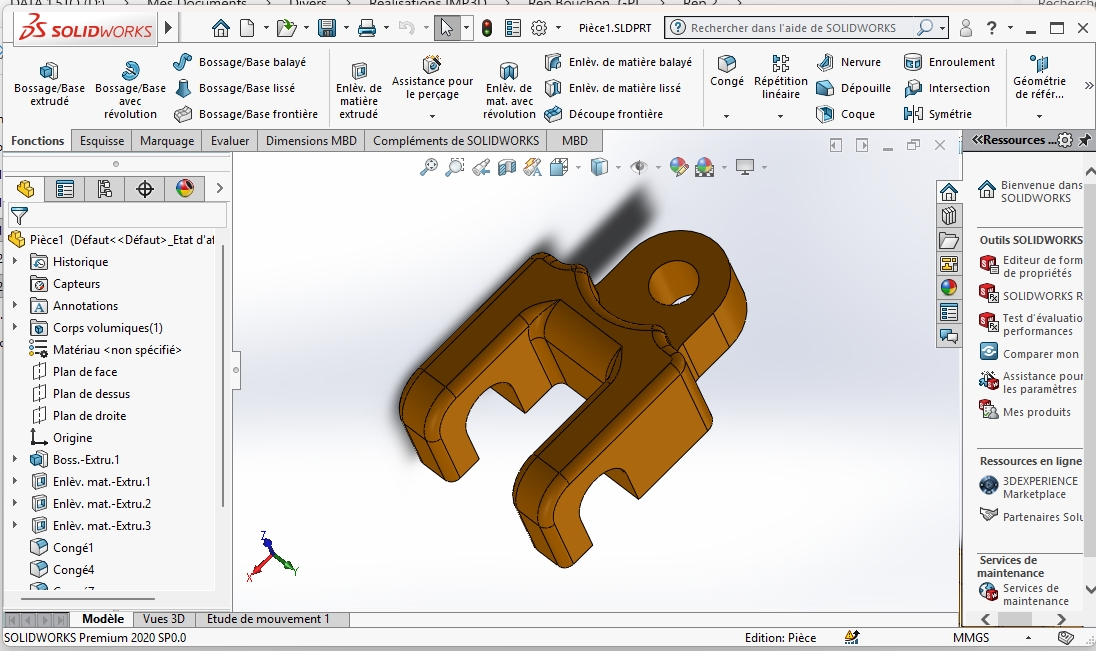

Pièce 1

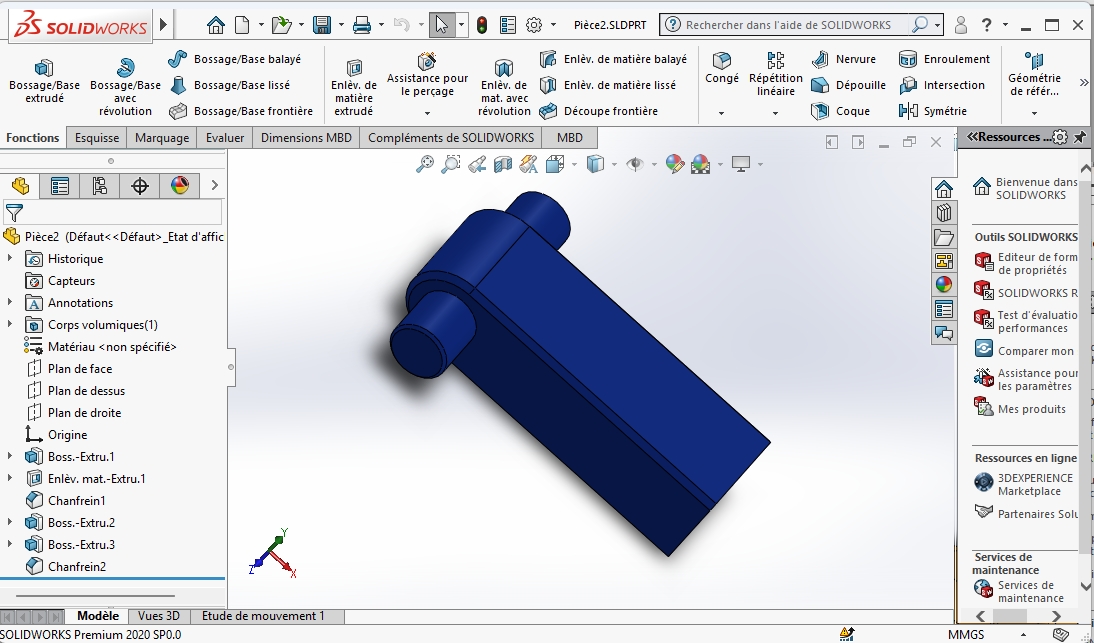

Pièce 2

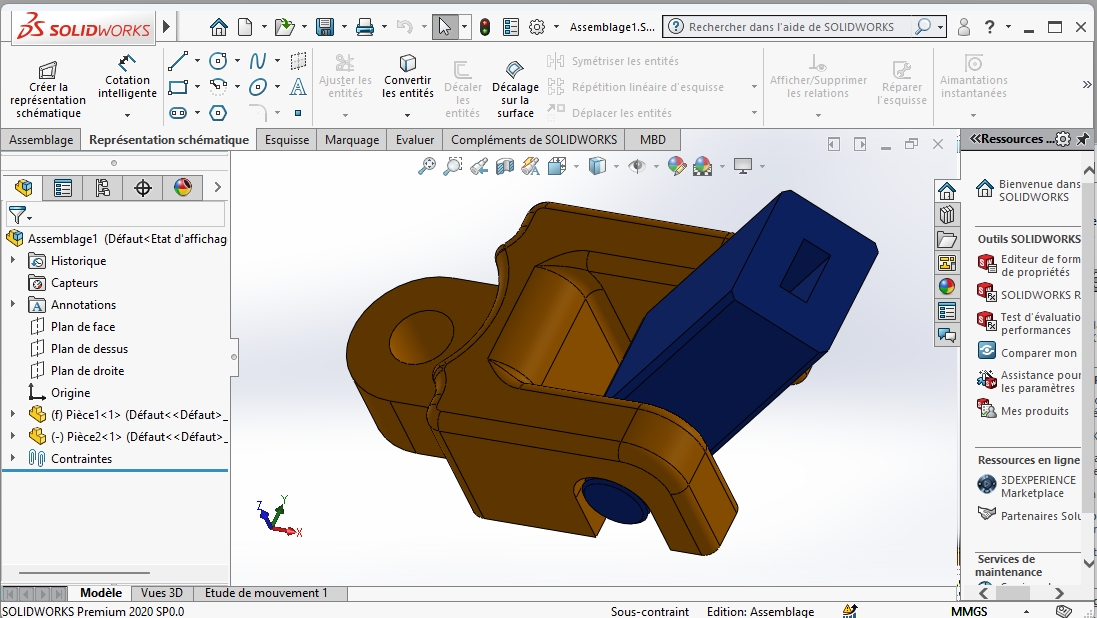

Assemblage

Le bouchon sera collé avec de la super glue au nouveau système de fixation

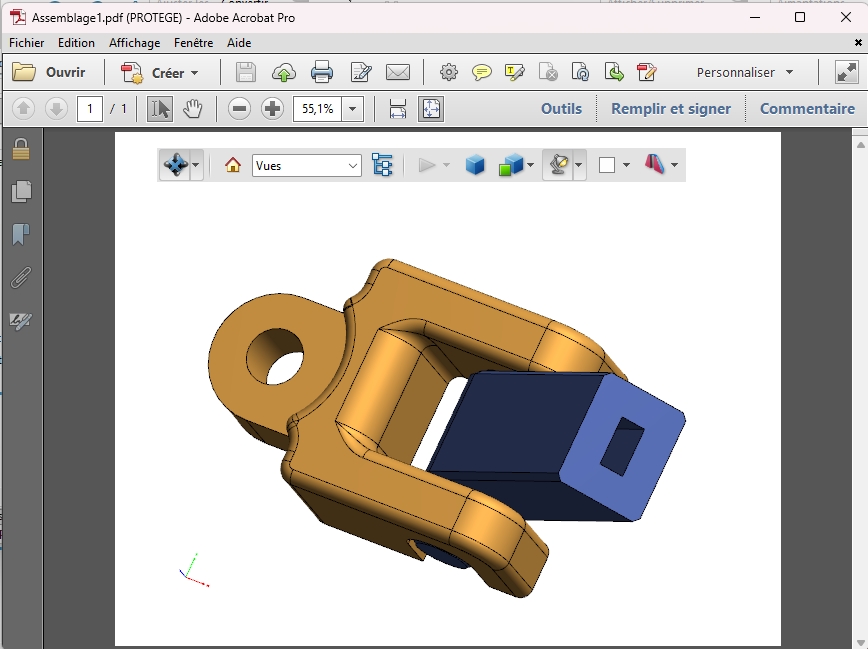

Assemblage en PDF 3D

Téléchargemet du PDF 3D >>ICI<<

Vous devez utiliser Adobe Reader gratuit au minimum pour visualiser le PDF3D. (Rotation, translation, coupe, etc...)

Impression 3D à l'ade du logiciel UtimakerCura

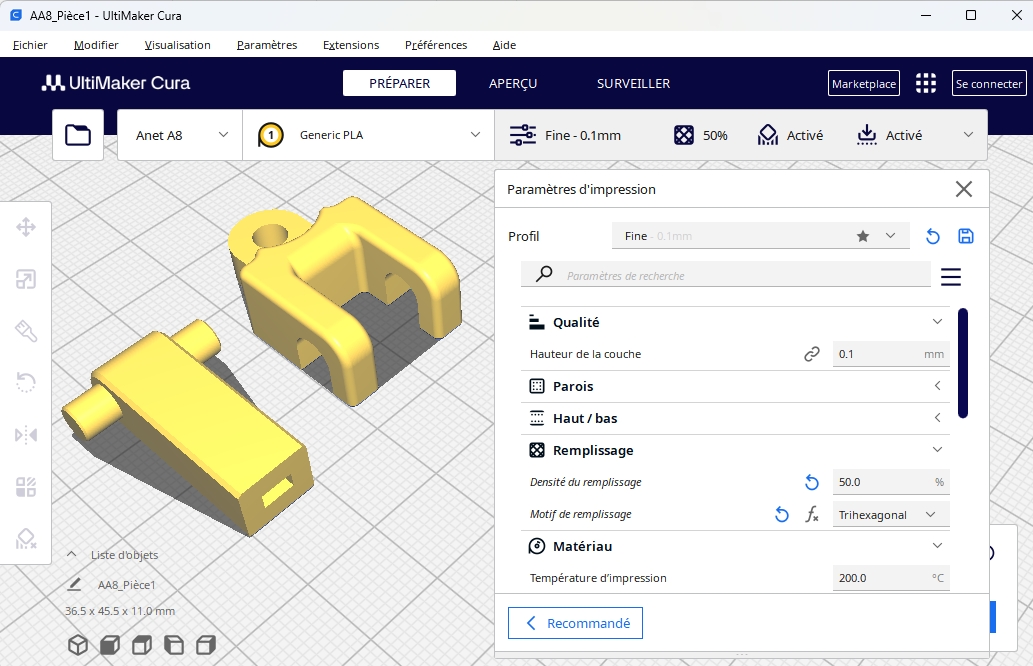

Visualisation des principaux paramères d'impression pour un résultat optimal

Photos de la réalisation terminée

Photos

Téléchargement des fichiers au format STL pour impression 3D >>ICI<<
